Самодельные столярные тиски из металла.

Всем - привет :)

Давненько я не писал своих статей,

но выложив последнее видео о мобильных столярных тисках:
=

=

я решил опубликовать статью,
так как ответ в комментариях под видео был бы
не полным.

Приобретая эти тиски я не сильно вникал конструктив, поэтому не обратил внимание, что ух удобно устанавливать

только на краю стола, причем только в определенном положении, иначе очень не комфортно вращать вороток.

Кроме того, в определенных ситуациях желательно иметь возможность установить тиски

на противоположную сторону верстака  - например на левую (для продольного положения):
=

=

Но конструкция струбцины (ее расположение) не позволяет это сделать.
Также у меня была идея перевернуть винт (поставив его в губку без струбцины) но и она оказалась не реализуемой.

В результате размышлений я пришел к выводу, что эти тиски невозможно сделать реверсируемыми
но можно сделать другие,
которые будут иметь возможность работать в реверсном режиме.

Здесь я сделаю небольшое отступление.

Как часто я люблю повторять
- делать нужно только то,
что невозможно купить,
или оно стоит не оправданно дорого.

Все остальное дешевле купить :)


А поскольку купить такие тиски вряд ли удастся, то их можно сконструировать.

Пока не знаю, когда у меня дойдут руки до воплощения в металле, поэтому сейчас я представляю на суд зрителей
техническое обоснование и чертежи.

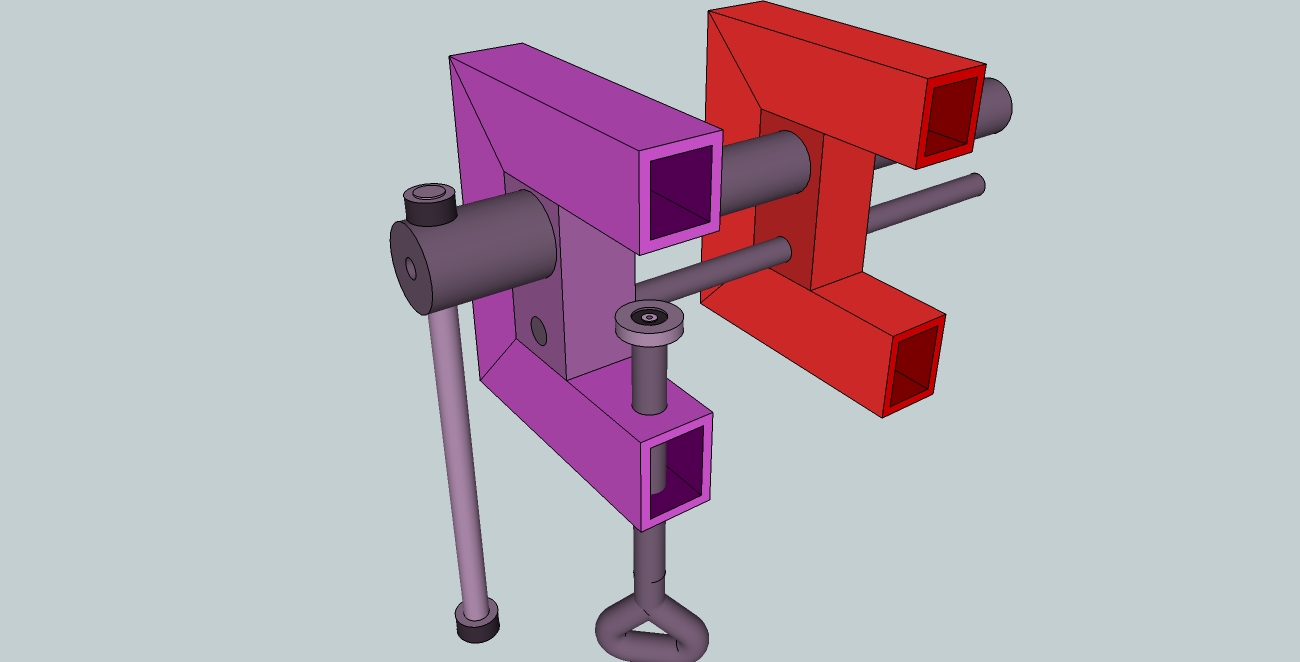

Рис. 1  Тиски из трубы.













Конструкция данных тисков предельно проста.

По сути это две одинаковых детали-струбцины, соединенные общим ходовым винтом и направляющей.

Неподвижная часть имеет зажимной винт, которым она крепится к верстаку.

Кстати такой винт можно сделать и на подвижной части рис. 2

В этом случае, зажав деталь, можно дополнительно фиксировать подвижную губку к верстаку,
что позволит увеличить надежность фиксации детали, так как тиски не будут поворачиваться от нагрузки.


Рис.2








Основой тисков служат две П-образных рамки,
Рис. 3, к средней части которых приварена дополнительная перемычка 1, в которую входит ходовой винт и направляющая.

Рис. 3




В перемычке просверлены сквозные отверстия под ходовой винт 3 и направляющую 4

а в нижней части просверлены отверстия и приварена гайка
под зажимной винт 2.


Упорная часть ходового винта 4, Рис. 4 может быть сделана в виде втулки (из водопроводной трубы на 1/2", при использовании резьбовой шпильки М16),
насаженной на винт и зафиксированной сваркой или штифтами.


Стопор ходового винта 2 входит в кольцевую канавку 1.

О том как сделать такой ходовой винт я рассказывал в теме "самодельных столярных тисков"
ссылка: Статья о тискахhttps://alffisher.blogspot.com/2015/08/73.html

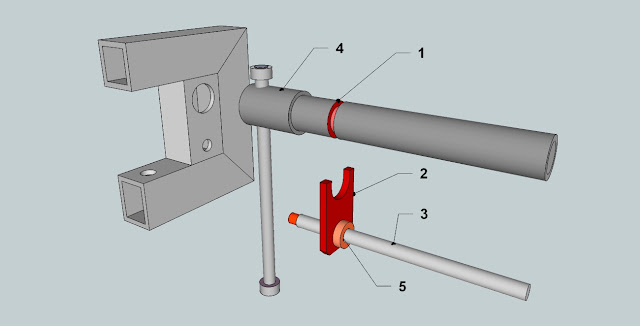

Рис. 4  Стопор ходового винта.



Стержень направляющей имеет приваренную шайбу 5, которая прижимает стопор к корпусу.

При сборке ходовой винт 1, вставляется в неподвижную губку, далее в его проточку вставляется стопор 2
после чего фиксируется от смещения стержнем 3 (направляющей).

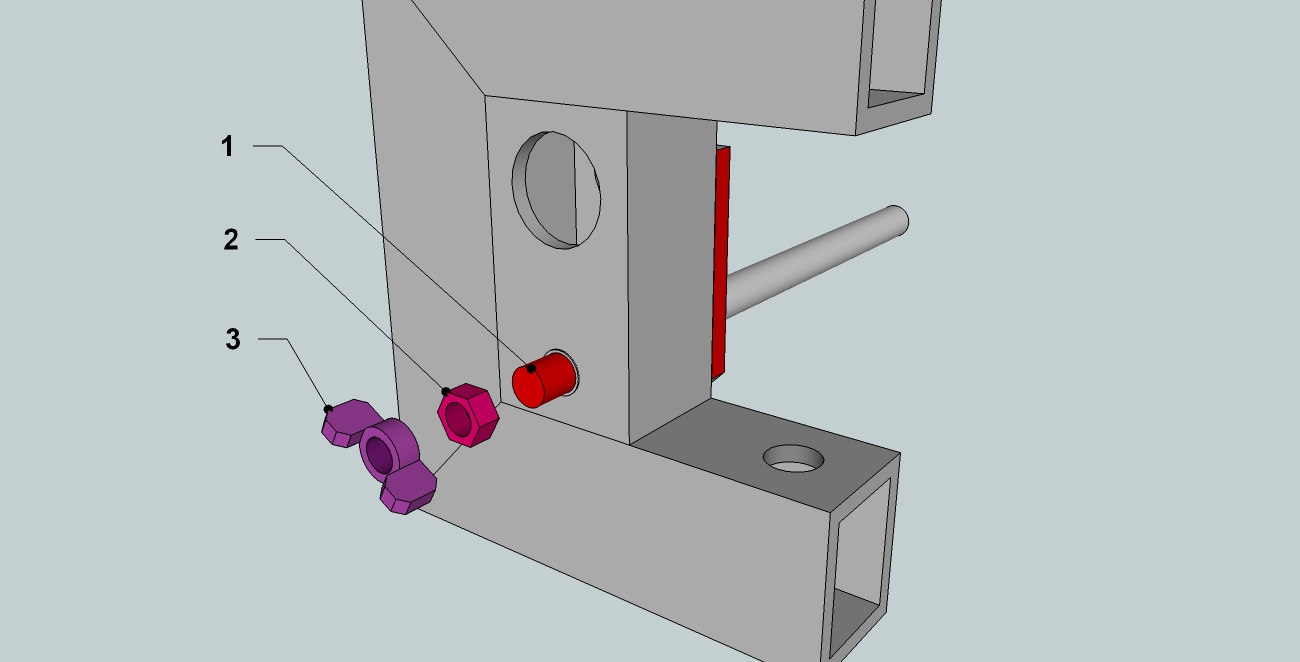

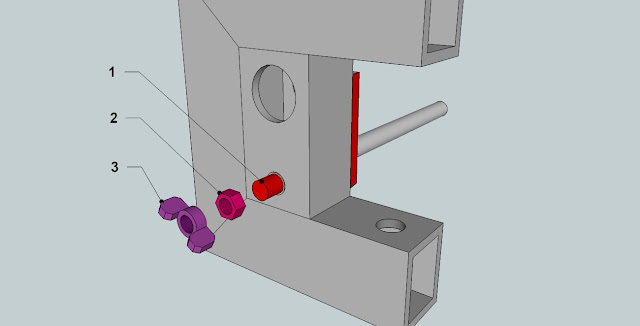

Рис. 5  Крепление направляющей.



















На конце направляющей нарезана резьба 1, Рис.5 соответствующего диаметра,
например М10 (при Ф направляющей 10 мм).

Направляющая может входить в отверстие корпуса струбцины с любой сторона и фиксироваться гайкой 2.

Если вместо гайки использовать "барашек" 3 - то перенастраивание тисков с одного положения на противоположное займет несколько секунд.



Я не даю размеры и не рассказываю о том, как сварить сам корпус, так как он аналогичен "самодельной струбцине"

О том, как сделать струбцину из трубы я уже рассказывал в своем видео:
=

=




На сегодня  - все.

Пишите комментарии ! :)

Задавайте вопросы

Делитесь моей статьей ;)
