Прижимы для циркулярки и фрезера. Отвечаю на Вопросы Телезрителей. Перезалив.

Перезалив статьи от 13 октября 2015 года. Исходник статьи случайно удален, поэтому я размещаю сохраненную копию.

Всем привет :)


Снова отвечаю на вопросы телезрителей.

Краткая предыстория.

Недавно мой коллега Юрий Примаченко выложил видео о использовании веерных (гребенчатых) прижимов на фрезерном станке :



Я, как обычно :) - написал свой комментарий, на который мне задали несколько вопросов:

Приведу всю переписку, чтобы было понятно:


AlfFisher Правильная и полезная тема. Нужно уделять внимание этой теме - постоянно :) Втыкну и свои 5 копеек: гребенка может быть 2х типов - прижимная и противостоящая обратному удару. В первом случае угол больше (45 - 60°) - соответственно ламели имеют больший ход и работают мягче, но почти не предотвращают обратный удар. Во втором случае угол тупее 60 - 75° - ламели прижимают посредственно, из-за малого хода и бОльшей жесткости, но хорошо фиксируют деталь при обратном ударе. И еще один момент: чтобы гребенка не затирала о поверхность, перед тем как прорезать ламели, нужно на фуганке снять 0,5 - 1 мм, с обоих сторон, на длину ламелей.

Свернуть

Ответить · 6
Скрыть ответы



Andrei Molodoi 2 дня назад (изменено)

+AlfFisher Марк, огромная просьба (думаю будет не только моей), сделайте видео про все шаги описанные вами в данном комментарии. Спасибо ;)

Ответить · 2



Sergey Ost 11 часов назад

+AlfFisher Марк, а можно поподробнее? Видео есть?

Я уже размещал несколько видео на данную тему:

В этом я показываю плоские прижимы. Преимущество таких прижимов в малой высоте и мягкости хода. Посмотрите видео, я подробно в нем рассказал обо всех нюансах.

Следующий вариант - веерный (гребенчатый) прижим, установленный на переходной пластине линейки и на столе пилы.

https://www.youtube.com/watch?v=zlwuuO2MjtY
Еще один вариант плоского прижима. Но в этом случае он сделан из металла. Для кронштейна использован металлический уголок 35 х 35, с прорезанным пазом под болт М10.

Вертикальная полка уголка уменьшена по высоте, чтобы сделать кронштейн более компактным и легким.

В качестве пружины в обоих прижимах использована полоса из ленточной пилы толщиной 1,1 мм и шириной 22 и 16 мм соответственно.

Пружина закреплена на 2 заклепки, Ф 3 мм к пластине, приваренной к кронштейну. На краях пружины сделаны 2 отверстия (одно из них - овальное, чтобы край пружины мог двигаться относительно нажимного бруска) Нажимной брусок привинчен к пружине на 2 шурупа.

Нажимной брусок сделан из бука и пропитан расплавленным парафином для уменьшения трения.

Паз в кронштейне под зажимной болт - прорезан отрезным диском (на проход), далее в паз вставлен кусок пластины толщиной 4 мм и паз - замкнут (заварен).

https://www.youtube.com/watch?v=CzqMmSTshgY

А в этом видео я показываю самодельные болты, которые использую для крепления прижимов и другой оснастки в Т - образных пазах стола циркулярной пилы.

https://www.youtube.com/watch?v=hrOhMdNvpZM

Ну вот, видео я думаю уже посмотрели, а теперь более подробно о гребенчатом прижиме.

Прижимы для своих станков я обычно делаю из прямослойной сосновой, не смолистой доски, толщиной 15 - 25 мм. Ширина доски - в зависимости от задач, колеблется в пределах 50 - 100 мм.

Длина подбирается так, чтобы прижим можно было уверенно зафиксировать на столе или линейке станка.

Поскольку прижимами редко прижимают детали толще 40 и шире 100 мм, соответственно если прижим фиксируется одним болтом - то длина паза под болт составляет 100 - 120 мм.

Как я уже упоминал в своем комментарии выше, от угла, под которым срезана рабочая сторона прижима - зависит то, как он будет работать.

Прижим с острым углом 45°-60° - работает более мягко, и имеет бОльший ход, но плохо противостоит "обратному удару" (когда фреза или пила выбивает заготовку назад).

Прижим с более тупым углом 60°-75° - имеет малый ход (1-2 мм), хорошо противостоит обратному удару, но оказывает большое сопротивление движению детали.

Длина пропилов (ламелей) обычно делается в пределах 50 - 70 мм.

Толщину ламели и ширину пропила следует подбирать так, чтобы ламели легко отклонялись при нажиме пальцем, но не гнулись при нажатии в торец ламели.


Рис. 1 Размеры прижима.

Пропилы можно делать как при помощи лобзика или ленточной пилы, так и на дисковой пиле. Причем если станок позволяет наклонять диск, то проще сделать это на торцовочной каретке, наклонив диск в сторону.

Для этого на каретке укрепляется доска (панель) с направляющей, равной по толщине - пропилу пилы.

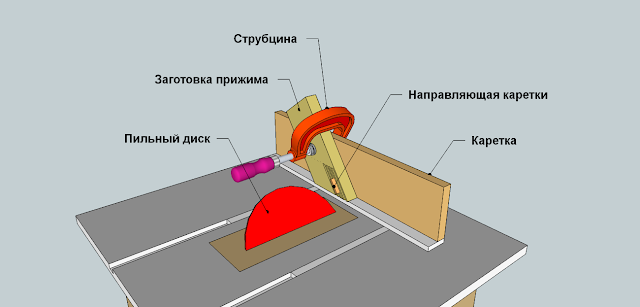

Рис.2 Прорезание пазов на каретке.


Но даже если пила не позволяет делать наклонные пропилы, можно обойтись обычной пилой с диском, установленным перпендикулярно столу.


В этом случае длина пропилов с верхней и нижней стороны прижима будет разной, но это практически не оказывает влияния на его работу.


Первую (по ходу детали) ламель можно укоротить на 5 мм, чтобы при обратном ударе деталь ее не сломала. Она не будет участвовать в работе, а будет служить ограничителем хода для второй ламели.

Для того, чтобы прижим работал четко, без заеданий, следует сделать так, чтобы ламели при работе не касались поверхности стола, иначе они будут затирать, и плохо возвращаться назад, после прохода детали.


Это можно сделать 2 способами: либо наклеить на готовый прижим кусок плотного картона или ДВП толщиной 2,5 - 3 мм,

либо перед тем, как нарезать пазы, снять с той стороны, которая будет прилегать к столу или линейке 1 - 2 мм, используя для этого пилу или фуганок.

Можно снять материал с обоих сторон, тогда прижим станет универсальным и его можно будет ставить и на стол и на линейку.

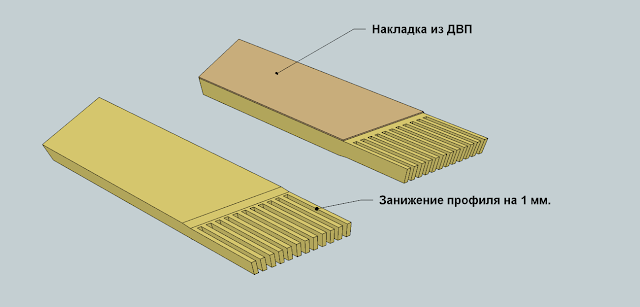

Рис. 2 Занижение профиля ламелей (накладкой из ДВП или снятием материала)

Думаю "тема раскрыта" :)

Если остались вопросы - пишите, постараюсь доходчиво объяснить :)
