Дополнение к теме линейки для циркулярной пилы

           Всем привет !

Небольшое дополнение к теме о линейке для циркулярной пилы: http://alffisher.blogspot.com/2015/07/blog-post_5.html?showComment=1437476533689

Вроде бы и рассказал, и показал все детально: https://www.youtube.com/watch?v=GE8HK0gHhTM,

=

=


но все равно пишут вопросы, попросили рассказать о "внутренностях".

Набросал на скорую руку пару эскизов, думаю теперь уже все будет понятно:

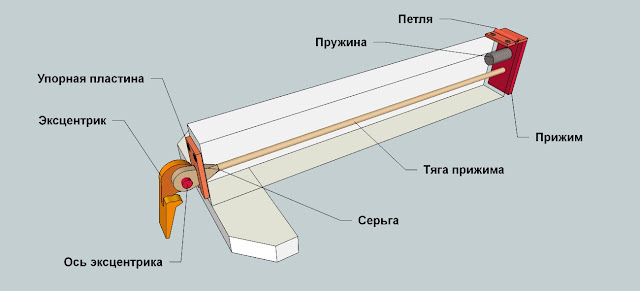

Внутреннее устройство линейки.

рисунки  при "клике" по ним - открываются в полный размер.



Для того, чтобы при зажиме эксцентрика, рукоятка не смещалась вниз,
и не изгибала тягу,

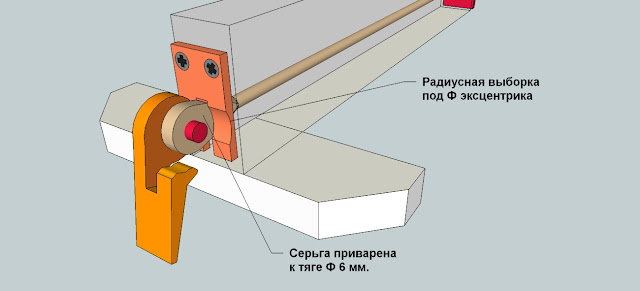

а также для уменьшения трения - на торец линейки привинчена пластина,
с радиусной  выборкой, соответствующей наружному радиусу эксцентрика.

Серьга изготовлена из железной пластины, толщиной 4 мм.

В ней вырезан паз, глубиной 10 и шириной 6 мм.
В паз вставлена тяга и обварена (полуавтоматом).

Ось, проходящая через эксцентрик и серьгу, расклепана с обоих сторон.

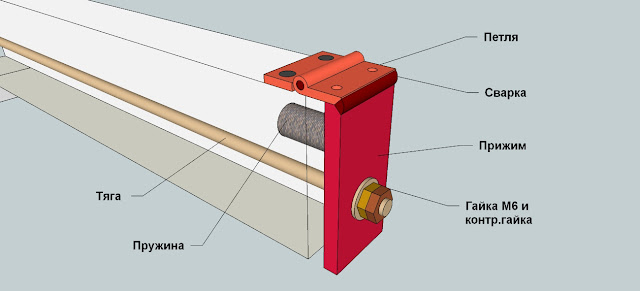

В моем случае прижим крепится на самодельной оси (сделанной из прутка Ф6), но более   простой способ крепления -
обычная форточная петля, приваренная к прижиму и  закрепленная на несколько шурупов (саморезов) в направляющую линейку.

В торце линейки сделано глухое отверстие, в которое вставлена пружина, отводящая   прижим и удерживающая эксцентрик от самопроизвольного поворота под весом рукоятки, и как следствие, затруднения перемещения линейки.

Пружина является необходимым элементом, и была добавлена в процессе
модернизации линейки.

2 гайки М6 позволяют настроить положение рукоятки эксцентрика и усилие фиксации линейки.


Ну вот, вроде уже все "разжевал" :)
  Надеюсь по этой теме вопросов не будет %)


На этом на сегодня все. Всем спасибо за внимание !

Пишите комментарии и делитесь статьей с друзьями :)
