ОнВТ :) Переходник для заправки газового баллона.

Всем привет !

Отдельная благодарность моему зрителю с ником Leonid Deburgerза советы в оформлении блога :)

Недавно на мое видео пришел вопрос:

cypher106769
Добрый день Если не трудно можно отравить мне на почту чертеж
переходника для заправки литрового баллона.



Описание к видео:

Важно!
Контроль заправки производится по разнице веса пустого и заправленного баллона.

Простой способ заправки газового баллона емкостью 220 грамм "Дихлофоса" :).

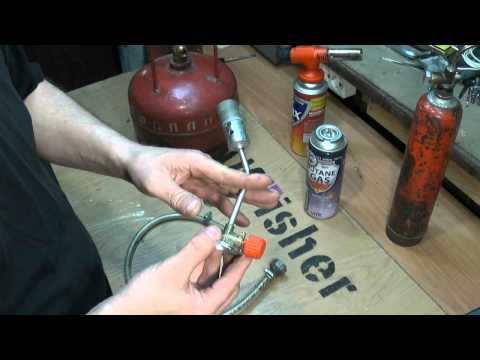

В качестве заправочного коннектора использован кран и переходник от китайской газовой горелки за $3.
Второй коннектор сделан из штатной резьбовой заглушки для газового баллона (с левой резьбой) и самодельного ниппеля с гайкой. Шланг Ф 8 мм, ПВХ армированный, рассчитанный на 16 Атм.


Я пообещал написать статью, чтобы чертеж могли увидеть и другие зрители :)

И сегодня выполняю свое обещание.

Свое приспособление для заправки баллонов советского образца (емкостью 0,9 литра) я сделал более 30 лет назад.

Сначала на приспособлении использовался обычный армированный шланг, позднее я заменил его на прозрачный армированный ПВХ шланг.

Через прозрачный шланг удобно наблюдать за процессом заправки, как только по шлангу перестает идти жидкий газ - процесс заправки можно заканчивать.

Ниппель для подключения к клапану баллона выточен из Ст. 3, но можно использовать и латунь или бронзу.

Поскольку в баллоне установлен обратный клапан со штоком в центре, на который должен нажимать ниппель, задняя часть имеет небольшую зенковку в центре и отверстие, по которому поступает газ, размещенное под углом.

В проточку фланца устанавливаются 2 резиновых прокладки: плоская (цилиндрическая) Ф 22 мм и тороидальная прокладка (бублик), диаметром 12 х 18 (толщина прокладки - 3 мм)

Длину резьбы и размер прокладки нужно подбирать опытным путем, таким образом, чтобы клапан баллона открывался на последнем обороте резьбы.

Рисунки при клике открываются в полном размере

Рис. 1  Размеры ниппеля.

Размеры даны под шланг внутренним диаметром 9 мм.

Первый вариант ниппеля я эксплуатировал довольно долго, но в последствии решил увеличить скорость заполнения баллона, увеличив проходные сечения ниппеля.

Конечно можно было просверлить второе наклонное отверстие, но при
сверлении  отверстий с пересекающимися осями есть большая вероятность сломать сверло.

Поэтому я поступил по-другому: - выточил новый ниппель, рассверлил отверстие со стороны резьбы Ф 7 мм и расточил ступеньку до Ф 8.
Далее сделал вкладыш и запрессовал его в отверстие, дополнительно закернив по краям.

После установив ниппель в патрон токарного станка сделал зенкование в центре вкладыша.

Путем таких доработок скорость заполнения заправляемого баллона увеличилась раза в два, кроме того пузыри (газообразная фракция) стали легче проходить из заполняемого баллона в заполняющий :)

Рис. 2  Вариант исполнения ниппеля с запрессованной пластиной.

Вот как то так :)

Ставьте Лайки, пишите комментарии и задавайте вопросы.

Делитесь ссылками на блог в социальных сетях :)

Подписывайтесь на обновления блога.

И до встречи в следующих статьях :)
